| 品牌 | 康明斯、大宇、沃尔沃、奔驰、帕金斯、奔驰、三菱、小松等 |
|---|---|
| 型号 | 多种国产及进口机组型号可选 |
| 额定电压 | 400/230V |
| 频率 | 50HZ |
| 功率因数 | 0.8 |
| 转速 | 1500rpm |
| 输出功率 | 50-1800KW |
| 接线方式 | 3相4线 |
| 启动方式 | 电喷+电子调速 |
提高柴油发电机接地系统重视是保证人员操作的关键因素
柴油发电机系统不同的市电供电网络，虽然柴油发电机的应用已经非常广泛，但是其接地系统的设计并没有统一的标准来范，再则山于许多柴油发电机系统地接地设计并没有完全由专业的供电管理部门的监督管理，致使在实际的应用中，使柴油发电机的接地系统正确设计往往被忽略。如何做好柴油发电机的系设计和施工，是值得我们注意的问题，往往大家在实际工作中，
并没有对此问题予以高的重视。因为各用系统运行的时间和机会都有限，所以由此而产生的问題会少，但是我们也并不能因此而认为已经做得没问题了。如国接地系统处理不当可能会造成设备的损坏和人员伤害的风险。如何保证提供的供电服务是合格的电源，在各种状况下不会对客户造成威胁，其中接地系统的正确设计和施工是非常值得考虑的。接地系统的一个庞大的系统，我们这里不讨论如何做接地网，这个一般是由大楼设计方负责完成的。如果你是一个小型电站的承包方，那么这一点也是你应该考虑的。本文主要介绍发电机中性点与接地网之问的连接。接地其实分为系统接地和设各接地，设备接地就是把发电机的外壳、底座与接地网用软电缆或柔性铜排与接地网进行连接，确保外壳与地网之间等电位，在系统发生接地的时候不会对人身造成威胁，没备的接地要可靠，而且 有多处进行可靠连接。系统接地时指发电机组中性点与地网之间的连接。低压发电机系统的接地比较简单，GB14050将接地方式分为TN、TT、TI三种接地方式
TN系统
电源端有一个直接接地，电气装置的外露导电部分通过保护中性导体或保护导体连接到此接地点。根据中性导体和保护导体的组合情况，TN糸统的型式有以下三种：
1、在实际应用中，市电提供的三相五线制的接线方式就是这种接法。
2、如果系統中采用的三相些线制接法，PEN合并在一起，则属十此类解法。
3、TT系统电源端有一点直接接地，电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源的接地点。
TI系统电源端的带电部分不接地或有一点通过阻抗接地，电气装置的外露可导电部分直接接地。以上的接地系统方式也适用于低压发电机系统，但是由于存在发电机系统和市电供电两个系统，所以如何选择作接地则成为一个认真对待。如果市电供电系统与发电机系统的换采用了4极ATS，那么可以认为这是两个独立电力系
统，其接地应该各自单独考虑，无论是采用三相四线还是三相五线的配电方式，发电机的中性点要与地网进行还接。除非供电方式采用的TI系统。
当市电供电系统与发电机系统的切报采用了3极ATS，一般这时发电机的接地由市电侧提供，发电机的中性点在就地不要与地网进行连接，其只能通过巾电侧的N线接地，注意在市电设备检修的时候不要断开市电N线与地网的连接，否则会造成各用电源系统在接地断开的情况下运行：许多安装人员对于接地系统的重要性认识不足，且不知道如何处理接地问题。发电机厂家一般都提供发电机的中性点，有的中性点出厂时就与外壳连接，有的则没有连接，出于悬空状态，在发电机系统的施工过程中一定要咨询甲方的工程技术人员明确系统的接地方式，按照施工图纸进行接地处理。
如果发电机的中性点没有接地和引出，则无法提供单相负荷的正确使用，误将没有N线的电源接入单相负载，则可能造成设备的损坏。在3极ATS的应用中，如果市电己经提供了系统接地，那么柴油发电机内部的接地就要取消，否则会造成多点接地，会在发生相接地障时影响系统的接地保户动作。
本文简单介绍了低压系统的接地，旨在帮助大家提高对实际工作中遇到的接地系统重视，如果有任何疑问一定要与客户进行交流，不可在故意回避接地问，因为系统接地是涉及系统运行中涉及到设备可靠运行和人员操作的关键因素。维曼发电机租赁

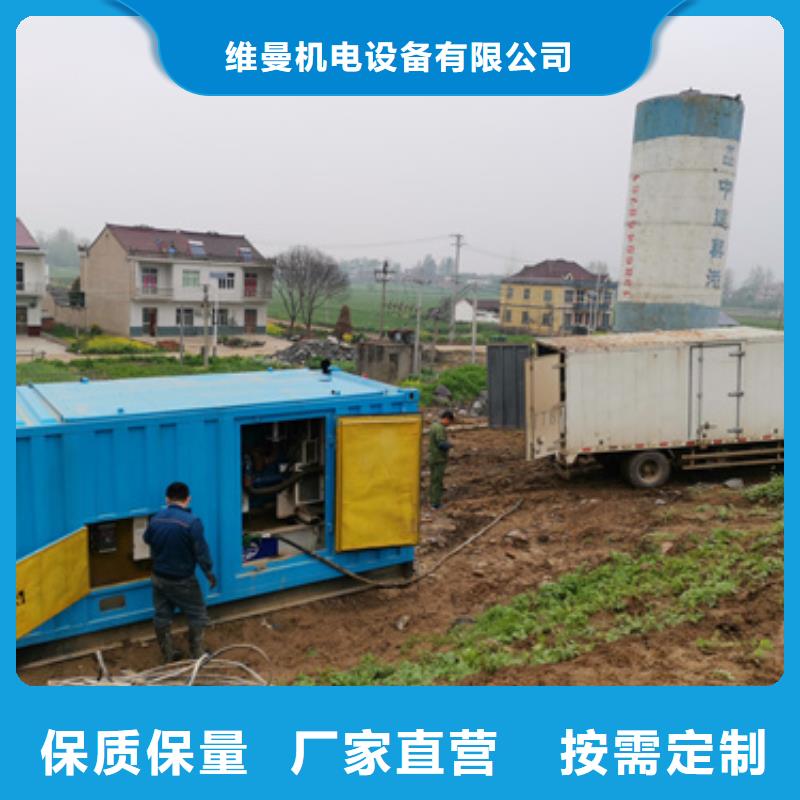

维曼发电机租赁的沃尔沃柴油发电机组
沃尔沃柴油发电机组主要组成部分包括：
(1)柴油发动机
(2)交流同步发电机
(3)冷却系统
(4)飞轮及其护罩、联轴器、避震器及机组底座
(5)燃油系统
(6)排气系统和排烟系统
(7)日用油箱
(8)电动起动系统
(9)DC24V蓄电池组(密封铅酸电池)
(10)DC24V直流电源装置和直流起动电动机
(11)空气、燃油、润滑油过滤器
(12)高精度电子调速器
机组主要性能
(1)机组符合GB《工频柴油发电机组通用技术条件》和《自动化柴油发电机组通用技术条件》以及国际《250至3200KW柴油发电机通用技术条件》和《自动化柴油发电机组分级要求》的规定。
(2)当低压配电系统市电中断供电，机组在5秒钟内完成自动起动，10秒钟内电压达到额定值并可向负载供电。自起动可连续作三次起动尝试，若三次起动失败，机组自动停止操作，并自锁和发出声音信号。当市电恢复正常，机组经延时后自动停机。
（3）发电机组具备远程监测和控制功能，提供RS485通信接口并提供通信协议。
（4）柴油发电机组及其控制屏、相应的电器设备均应保证在（7）的使用条件下能正常工作。
（5）机组配备手操（钥匙）电启动装置及相应仪表，当自动化控制屏发生故障时应能采用手动钥匙的方式启动、运行，并通过设置的机械油压、水温、转速、电流、电压、频率仪表对机组运行情况进行监视。
（6）不论是手动或自动化控制状态，发电机的频率和电压均可预调并在出厂时预调设置完成。
(7)使用条件：
a．海拔高度 不超过1000m
b．环境温度 +0—+40℃
c．空气相对湿度 小于95％(20℃时)
(8)主要技术指标
a． 发电机额定功率；见参数
b． 电压：3相交流380／220V(满载电压)、400／230V(空载电压)，电压波动±0.5％，电压瞬态调整率≤＋15％- -15％
c．频率：50Hz，波动率±1％，频率瞬态调整率≤+10％— -10％。
d．功率因数：大于0．8 。
f．电子调整器，稳态电压调整率≤±0.5％ 。
g．电子调速器自空载至满载时，稳态频率调整率<±0．25％。
h．电压稳定时间<1秒 。
I．频率稳定时间<1秒 。
j．机组在空载额定电压时线电压波形正弦性畸变率应不大于5％。
k．机组工作时振动的单振幅值应不大于5.0mm。
(9)故障自动停机和保护装置：
冷却水温度过高
机油压力过低
发动机超速
发动机起动三次失败
发动机起动后未能升速或达不到额定转速
机组起动成功后升至额定转速但发电机未能建压或缺相
(10)声光报警信号
冷却水温度过高
机油压力过低
发动机超速
发动机起动三次失败
发动机起动后未能升速或达不到额定转速
机组起动成功后升至额定转速但发电机未能建压
紧急停机
DC24V电池组电压过低
205.2.3 柴油发动机
直列四冲程重型柴油发动机，燃油系统为后冷式涡轮增压直接注入点火，汽缸套可更换湿式油底壳润滑系统。全电子自动控制调速。
（1）柴油发动机采用‘瑞典VOLVO PENTA公司’的产品。柴油机的主要配件（涡轮增压器、空气/燃油/机油滤清器、油水分离器、机油泵、联轴器、电子调速器、直流起动电动机等）为柴油机原厂家配套（或柴油机原厂指定产品）。
(2)柴油发动机的功率与发电机的额定功率配套，满足发电机全负荷功率输出，包括完整的辅助设备和配件，符合相关技术标准以及本标书提出的要求，达到运行稳定、动平衡好、震动小、损耗和噪声低的优良运行性能。
(3)燃油和机油系统：
a、机组燃油及机油消耗率低，在标准大气状态下，输出额定功率时燃油消耗小，机油燃油过滤系统：高精度纸基过滤器，直流燃油电磁阀。
b、机油过滤：高精度纸基润滑过滤器，带旁通保护。
c、发电机组油箱：柴油发电机组机配足满负荷运行所需8-16小时油箱，油箱设有油位计。
(4)冷却系统：
a、发动机冷却为风冷式自带风扇水箱封闭水循环。
(5)电动起动系统：
a．发动机由DC24V直流电动机起动，可手动、自动起动。
b．DC24电源采用恒压式充电器。
c．DC24V电池组采用封闭式铅酸电池，电池容量满足6次连续起动发动机而不致过度放电。
(6)联轴器及避震装置
a．柴油发动机与发电机采用柔性直接联接。
b．柴油机和发电机与底座之间装设避震器、底座安装有减震措施。
(7)排风与排烟系统
发动机配备消音功能大于15dB的消音器和膨胀节，发电机至消音器及消音器至排烟管采用不锈钢软性波纹管连接。
(8)调速：配置高精度电子调速器，并可手动调速。
205.2.4 交流发电机
（1）发电机采用国产品牌‘上海斯坦福动力设备有限公司’‘格睿系列’的产品。
(2)三相四线制，额定电压400/230V ，50HZ，。水平联轴，防滴、网护式同步发电机，外壳防护等级IP23，H级绝缘， cosα滞后0.8。无刷自励磁，固体电路，自动恒压，电压调整采用高精度电压自动调整器（AVR）。
(3)发电机特性：
发电机的特性与发动机的转矩特性匹配，使发电机满载时能充分利用发动机功率而不超载。
205.2.5 发电机组控制柜
(1)柜体结构：采用冷扎钢板经酸洗磷化喷漆，不易生锈，防护等级IP4X。符合 通用电器标准；颜色由业主确定。
(3)空气断路器：
a．采用塑壳断路器塑壳开关。
b．额定电流：按发电机 供电电流配置。
c． 分断能力：50kA。
g．具有过载长延时脱扣、短路短延时脱扣、短路瞬时脱扣保护
主要技术指标
1. 电源：
直流输入：9－35V（需要油机启动信号时拉入）
交流输入：取自一二路A、N相电压，只要其中一路有电,即可工作,单相电压＞180V。
输入线电压：0－270V（单相）╱0－460V（三相）
输入三相电流：0－5A（额定）
频率：50Hz
(4)发电机组控制装置：
a、自动化控制器采用‘郑州众智科技股份有限公司’6100U液晶显示屏，汉字显示机组工作状态，并能显示、设置工作参数：
可显示：发电机电压（各相）、发电机电流（各相）、频率、有功功率、功率因素、有功电度、运行时间、冷却水温、机油油压、转速、主油箱油位、电池组电压等参数。
故障存储与查询可指示：冷却水温度过高、机油压力过低、发动机超速、发动机起动三次失败、发动机起动后未能升速或达不到额定转速 、机组起动成功后升至额定转速但发电机未能建压、紧急停机、日用主油箱油位过低、DC24V电池组电压过低等事故报警记录，故障记录大于10条，可及自动更新。
具备频率预调、电压预调、发电机起动/停止手动控制、直流电池组自动浮充电、自动电压调整器、音响报警、RS485通信接口。
b、开关及按钮
发动机启动手动/自动操作选择开关、紧急停车按钮、警告信号解除按钮、故障复位按钮、手动启动钥匙开关。
（5）发电机具备远程“三摇”功能，提供开放的远程通信协议和调试软件，通信接口为RS485口。
a、摇控功能包括：故障复位、开机、停机、警告信号解除。
b、摇测功能包括：发电机电压（各相）、发电机电流（各相）、频率、有功功率、功率因素、有功电度、运行时间、冷却水温、机油油压、转速、油箱油位、电池组电压。205.2.6 备用零件、附件
为确保柴油发电机组的正常和运行，便于监视和检测、维护、修理和提高运行可靠性。供货商在交货后十年内供应相同型号的备件或相同或较好质量的替代品。
